SMD接地弹片-在天线接地上的应用[易密斯]
易密斯的弹簧夹是一种标准的精密电子SMD接地弹片，不但可以应用于SMT设计的电路接地，还可以用于固定线的安装，能有效解决线接地和安装问题。本文主要介绍了易密斯SMD接地弹片在915M Sub-1GHz和ZigBee无线智能家居报警网关中的应用，解决了产品天线接地和安装问题，提高了产品无线通信距离和产品一致性性能。
易密斯（EMS）的SMD接地弹簧片有各种各样的电镀选项，可以允许最大的电气载流性能和电偶腐蚀兼容性。使用的铍铜材料具有良好的回弹性和电气性能，从而使接地性能更为可靠。本产品使用Laird的SMD-M-01302520来固定天线走线，并对天线进行接地处理。SMD-M-01302520规格书如图1所示，可以用于SMT生产，且具有抗腐蚀作用，能过UL腐蚀标准。

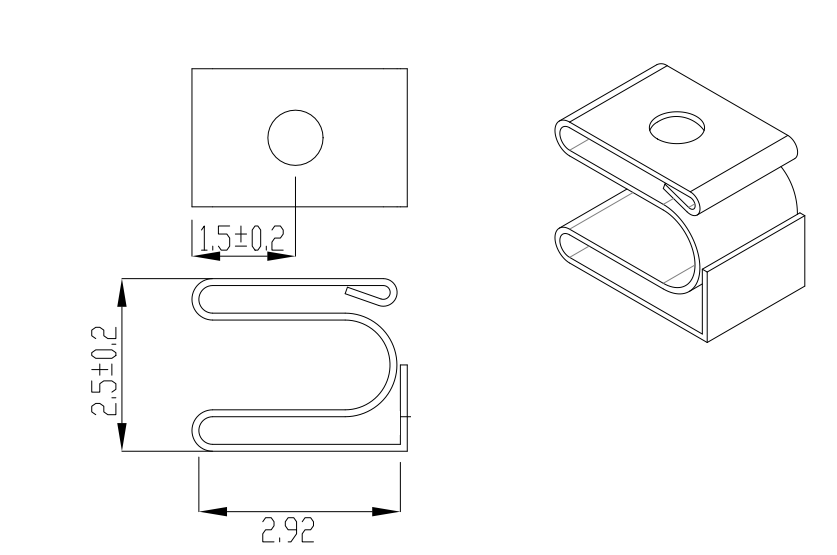

图1 SMD-M-01302520规格图
在本产品中， 一方面采用外置天线，天线较长，为了避免天线在产品里随意晃动，造成产品无线一致性不好问题，需要对天线走线进行固定处理；另一方面，该报警网关上含有电容触摸屏和Wi-Fi模块，电容触摸屏和Wi-Fi模块的功耗比较高，若系统噪声和接地处理不好，对915M Sub-1GHz无线模块的通信距离影响很大。仅对天线安装进行固定处理的情况下，经过初步测试，智能家居报警网关的915M Sub-1GHz 无线发射功率只有12dBm, 与产品验收标准还有4dBm的差距，不满足产品性能需求。
为了提高915M Sub-1GHz无线通信性能，对天线的走线和接地进行了改善，使用易密斯的SMD接地弹片SMD-M-01302520对外置天线走线进行安装固定和接地，如图2所示，左图为SMD 弹片在PCB上的位置，右图将天线按一定的走线安装在SMD接地弹片里。首先镀金弹片对天线的走线起固定安装作用，其次，将天线露铜的地方卡进镀金弹片，然后进行焊接，对天线进行接地处理。注意，天线剥线接地的地方需要控制好长度。设计时PCB板需要根据镀金弹片的PAD大小进行开窗露铜处理。
为了提高915M Sub-1GHz无线通信性能，对天线的走线和接地进行了改善，使用易密斯的SMD接地弹片SMD-M-01302520对外置天线走线进行安装固定和接地，如图2所示，左图为SMD 弹片在PCB上的位置，右图将天线按一定的走线安装在SMD接地弹片里。首先镀金弹片对天线的走线起固定安装作用，其次，将天线露铜的地方卡进镀金弹片，然后进行焊接，对天线进行接地处理。注意，天线剥线接地的地方需要控制好长度。设计时PCB板需要根据镀金弹片的PAD大小进行开窗露铜处理。

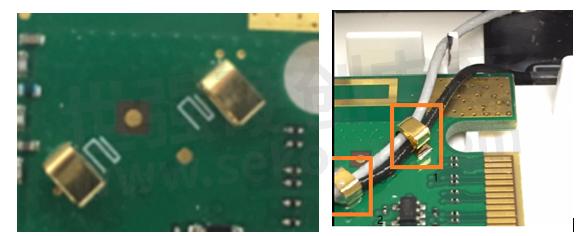

图2镀金弹片在系统中的安装示意图
通过使用易密斯的SMD接地弹片，解决产品天线走线固定安装和接地问题，大大地提高915M sub-1GHz无线性能和解决了产品无线性能一致性问题，无线辐射发射功率从12dBm提升到17dBm，满足产品性能需求，该产品已在北美大批量生产。
易密斯(EMS）的SMD接地弹片具有标准的封装，且有各种各样的电镀选项，可以允许最大的电气载流性能和电偶腐蚀兼容性。使用的铍铜材料具有良好的回弹性和电气性能，从而使接地性能更为可靠，能很好的解决EMC问题。
