金属簧片SMD-M-01704825-保证电子水泵控制板接地

发布时间:2022-08-02 文章作者:admin 文章来源:易密斯 68

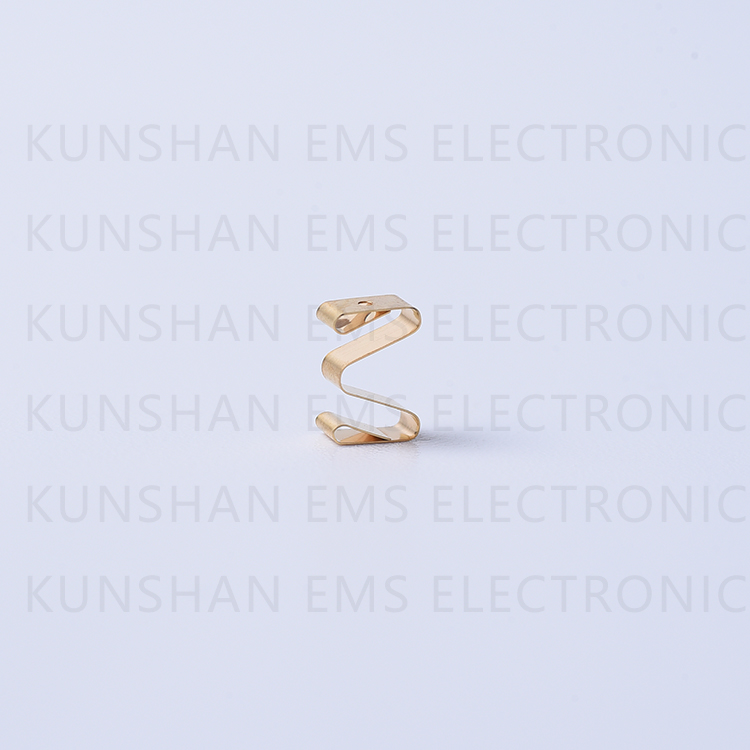

      相信大部分工程师对金属簧片并不陌生,它最主要的作用就是是垂直连接两个导体面,在结构设计受限制的情况下,实现电路板与地平面的良好接触。金属簧片的材料以铍铜最佳,铍铜是一种高强度、高导电性的合金,能够保证金属簧片的高强度与高性能。在电子水泵中,控制板有时会因设计原因,电路板局部面积无法布线连接到地平面上,这就需要金属簧片发挥作用,典型案例就是易密斯公司推出的这款M形状的镀金弹片

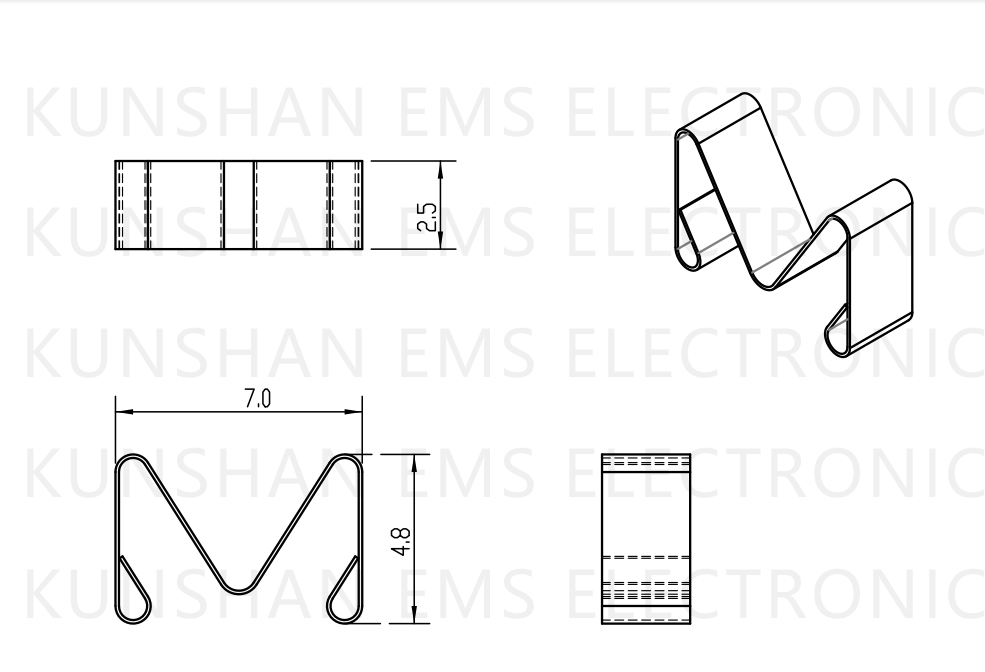

      SMD-M-01704825的长度为4.8mm,宽度为2.5mm,高度为7.0mm,为了保证其在自动化生产中不容易倾倒,设计中加大了两端的重量,经自动化生产验证,该簧片自动化生产非常可靠。由于簧片本身“瘦高”,本身的强度也需要经过严格的机械强度仿真,特别考验加工厂的加工处理能力,综合下来才能保证其机械强度。采用了高强度铍铜,保证了其电导率,使之具备较强的载流能力,适合电流较大的应用。而电子水泵通常具有较大的电流,SMD-M-01704825是很好的选择。

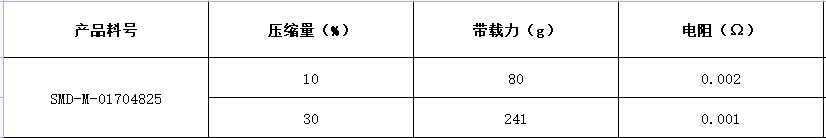

      在应用SMD-M-01704825进行接地处理时,一定要保证合适合适的压缩比,因为压缩比直接关系到其接触电阻,一般情况下,簧片需要压缩(10~30)%,这样其阻抗值最低打1mΩ,基本可以忽略。保证其可靠接触的指标是带载强度,在压缩10%时,达到80g,在压缩30%时,高达241g,能够充分满足运动或震动时,电路板与地平面的充分接触。而作为电子水泵应用,其时刻处于震动和运动中,连接中不允许出现中断,这也是工程师选择SMD-M-01704825最主要的原因,其弹性、带载强度、接触电阻指标如下图所示。



      金属铍铜簧片其实是一个非常简单的物料,作用就是保证汽车电子水泵充分可靠的接触表面,其考量的主要指标就是适合批量自动化生产(不容易倒)、接触电阻小(适合大电流)、接触可靠(带载强度大,保证时刻接触),而SMD-M-01704825都能很好的满足,特别是其在有足够的高度下,满足上述指标需求。在此小易仅和广大网友分享该案例,希望能够帮助到大家。
