【选型】边缘卡装式的薄型屏蔽簧片系列，提供良好的电磁屏蔽和导电接地功能

易密斯电子是行业内领先的屏蔽材料供应商之一，该公司生产的各种电磁屏蔽和导电材料几乎覆盖了所有的相关应用领域。屏蔽簧片是一种常用的屏蔽垫片产品，能够提供良好的电磁屏蔽和导电接地功能，是我司生产的重要产品类型之一。

图1  薄型屏蔽簧片实物图和结构示意图

薄型屏蔽簧片，就是指截面比较薄的特殊结构类型，优点是可以用在低压缩应力和有限高度的应用中，节省安装空间。图1中所展示的是一款标准型的薄型屏蔽簧片，安装方式为卡装和粘贴双重保障方式，结构非常牢靠。易密斯公司为了能够应对更多的应用需求，还开发了另外两种变形的薄型指形簧片系列产品，下面简单介绍一下。

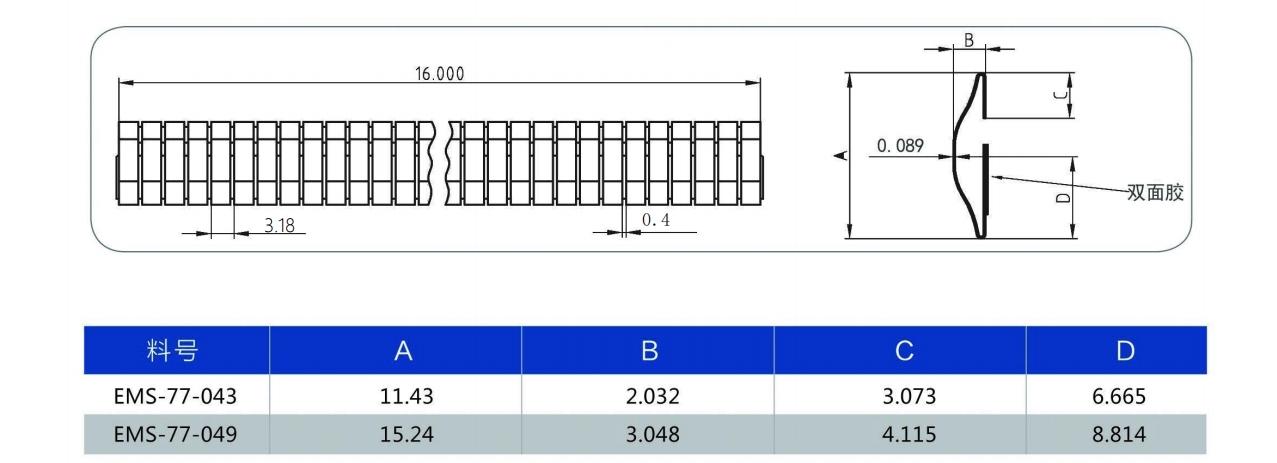

图2  薄型屏蔽簧片的结构示意图和型号尺寸表

图2展示的是表面光滑型的薄型屏蔽簧片系列，专门为需要光滑配合面的应用而设计。结构上取消了卡装式的安装结构，以避免出现任何突出构件，采用的是压敏胶粘贴式安装结构。

材质方面，薄型屏蔽簧片系列仅提供高性能型的铍铜产品，拉伸强度和导电性能都非常优秀，屏蔽效能也非常高，能够适应极端的工作温度范围。并且产品表面还接受各种电镀工艺的定制处理，以满足客户的表面兼容性需求，例如亮镍、亮锡和镀锌铬酸盐处理，等等。

薄型屏蔽簧片的主要特点：

• 截面高度低，适合用在低压缩应力和有限高度的应用中

• 标准型系列，卡装和粘贴双重保障方式，结构非常牢靠

• 表面光滑型的薄型指形簧片系列，专门为需要光滑配合面的应用而设计，粘贴式安装结构

• 边缘卡装式薄型指形簧片系列，专门用于安装面板狭窄，并且不适合使用压敏胶的应用环境

• 仅提供高性能型的铍铜产品

• 接受各种电镀工艺的定制处理，以满足客户的表面兼容性需求

薄型屏蔽簧片的典型应用：

• 屏蔽机箱，屏蔽机舱

• 屏蔽实验室，屏蔽门窗

• 电路板接地

• 高温电磁屏蔽

• 电信设备，军用设备

• 小型便携式设备
