可变槽装式屏蔽垫片,可灵活定制的短簧片结构-EMS-77-056【易密斯】

发布时间:2022-12-08 11:38:24 文章作者:emsmanager 文章来源:本站 323

      易密斯是行业专门做屏蔽材料的供应商之一,该公司的产品几乎覆盖了所有的屏蔽和接地技术应用领域,可变槽装式屏蔽垫片系列,是易密斯推荐的一种简易安装型屏蔽簧片产品。

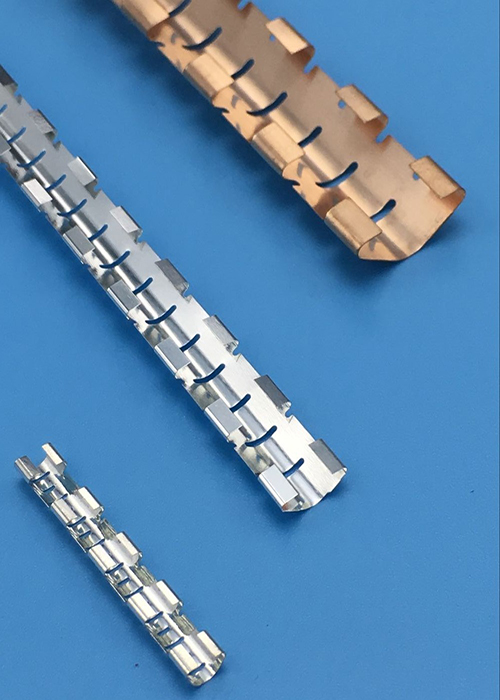

 图1  可变槽装式屏蔽垫片的实物图

      该类型产品采用有规律间隔的短簧片,取代了传统的连续型长指形簧片结构,如图1中所示。那么,在相应的安装构件上也同时取消了连续长安装槽的结构,改成了相对应的短槽结构,这样一来就缩短了缝隙的长度,大大增强了系统的整体屏蔽效能。同时,该系列屏蔽衬垫还保留了槽式安装简易方便的优点,不需要额外的紧固件和粘合剂,低成本、高效率。

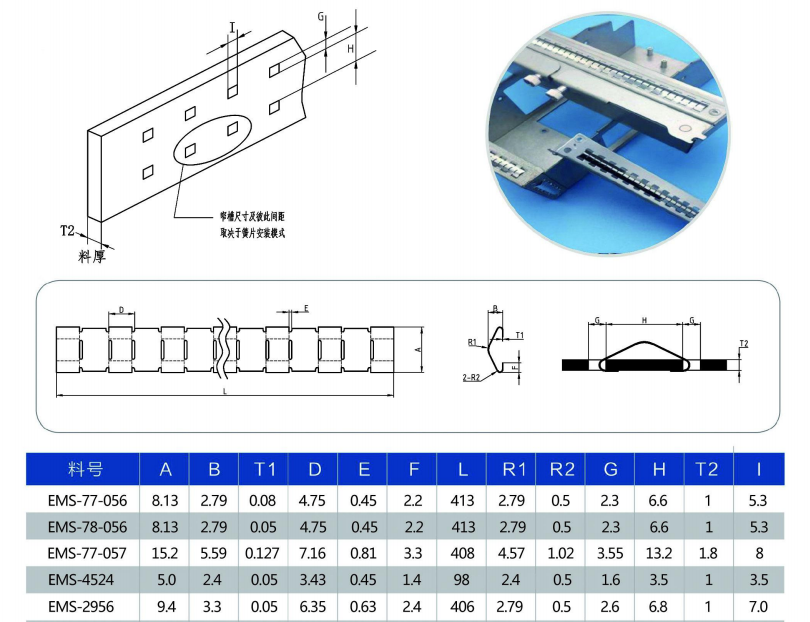

图2  可变槽装式屏蔽垫片的结构尺寸图和型号列表

     可变槽装式屏蔽垫片产品的可变特性,体现在其安装用的短簧片,可以根据需求进行定制,尺寸、位置、形状均可由客户提出定制需求。并且,在没有安装槽的部分,该系列垫片上的短簧片可以拆卸下来,以配合实际情况。由此,可以看出该系列垫片的定制特性广,适应性强,可适用于各种不同设计的安装槽结构,应用面极为广泛。

可变槽装式屏蔽垫片的主要特点:

• 不需要紧固件和粘合剂,安装简易,低成本、高效率

• 短簧片结构对应短安装槽结构,缩短缝隙长度,增强屏蔽效能

• 短簧片的尺寸、位置、形状可根据需求定制

• 短簧片可拆卸

• 三节段和五节段结构是接地应用的理想选择

• 可承受双向剪切力和正面压缩力,适应不同插槽结构


可变槽装式屏蔽垫片的典型应用:

• 电信设备,军用设备

• 前面板手柄

• 机箱盖,底板

• 插件结构,子架组件
