如何正确地选择EMI屏蔽材料-【经验】

发布时间:2022-09-26 09:25:07 文章作者:emsmanager 文章来源:本站 3405

      随着电子设备的越来越多,EMI问题日益严重,EMI屏蔽材料兴起并广泛应用在各领域。在通信,计算机,自动化,医疗等商用电子设备上选择最有效的EMI屏蔽材料时,通常可以考虑以下几种类型:铍铜簧片,SMD接地弹片、导电泡棉,导电橡胶等。依据设备的不同需要,不同的屏蔽材料可提供不同程度的电磁屏蔽,适合不同的形状和环境密封的要求。

在设计和选择EMI屏蔽材料时,应主要考虑以下五大因素:

1. 屏蔽性能,多数商用设备要求衰减量达到60~120dB;

2. 压缩量,多数商用设备考虑低闭合力设计,压缩量对导电橡胶的屏蔽效能有很大影响,而压缩量对金属簧片和导电泡棉的屏蔽效能影响不大;

3. 屏蔽材料形状;机械耐久性;对水、灰尘等外部环境的密封;

4. 屏蔽材料和接触金属介质间的电腐蚀性,避免导致电蚀的电流产生;

5. 成本,使用寿命,公差和安装方式(铆接式,粘接式等)

下面来介绍易密斯的这三种EMI材料:

1. 金属簧片

        铍铜簧片是用特殊合金铍铜制成的指形铜簧片,使高等级EMI屏蔽效果和弹性钩爪擦与小封闭力特性相结合,是机械耐久性要求高时的最佳选择。铍铜弹片的高性能参数:拉伸强度高、防腐性能好和导电性能佳,使得它成为一种用在宽频段的理想EMI屏蔽材料,可用在存在EMI/RFI或者ESD问题的范围很广的电子设备中。有亮铜、亮镍、亮锡不同成品,安装在不同的金属表面,减少不同金属间的电化噪声和电腐蚀。 Spira金属螺旋管,可以选用槽式安装,金属管内也可以填有橡胶或硅酮芯体。

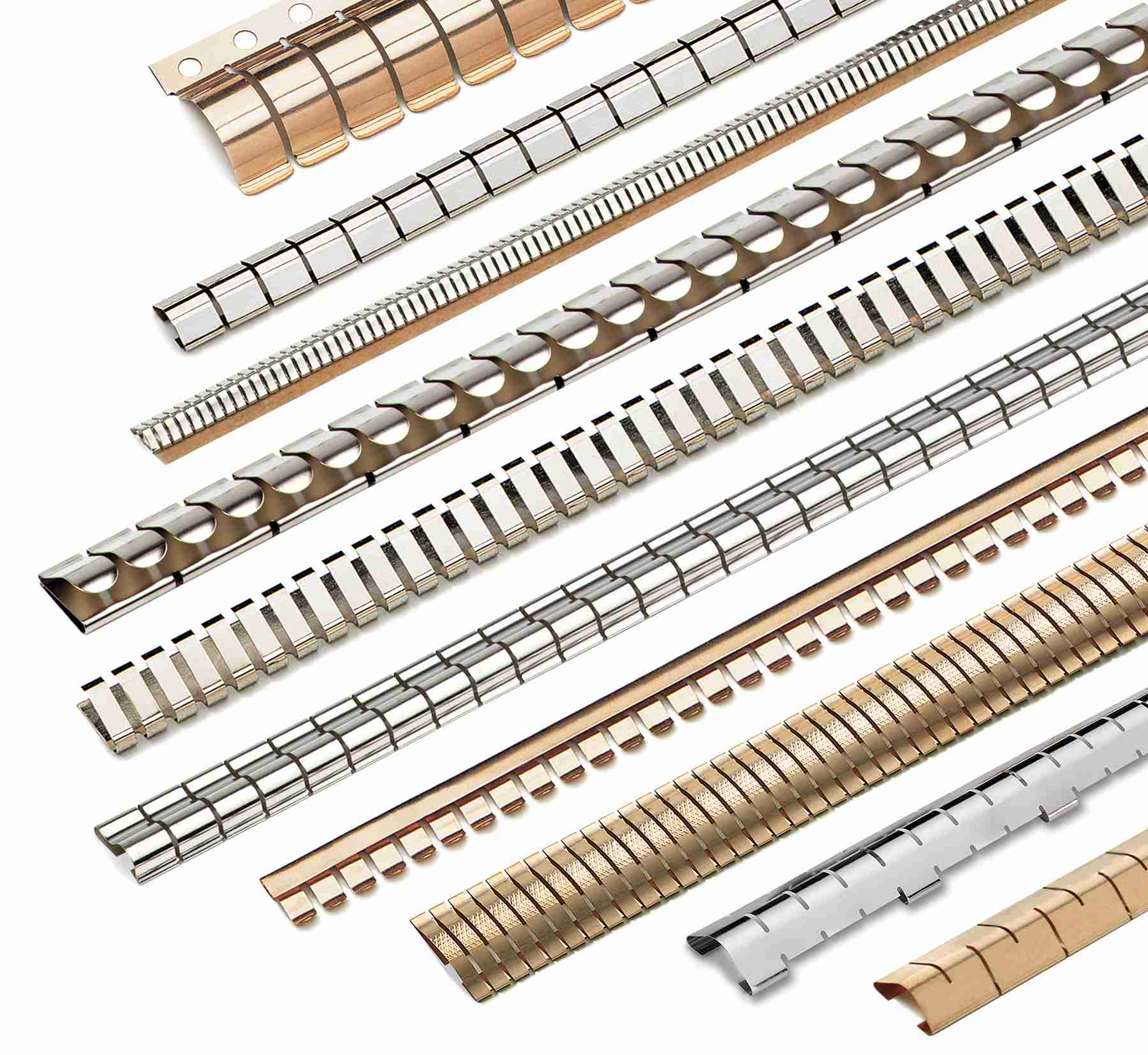

金属屏蔽簧片

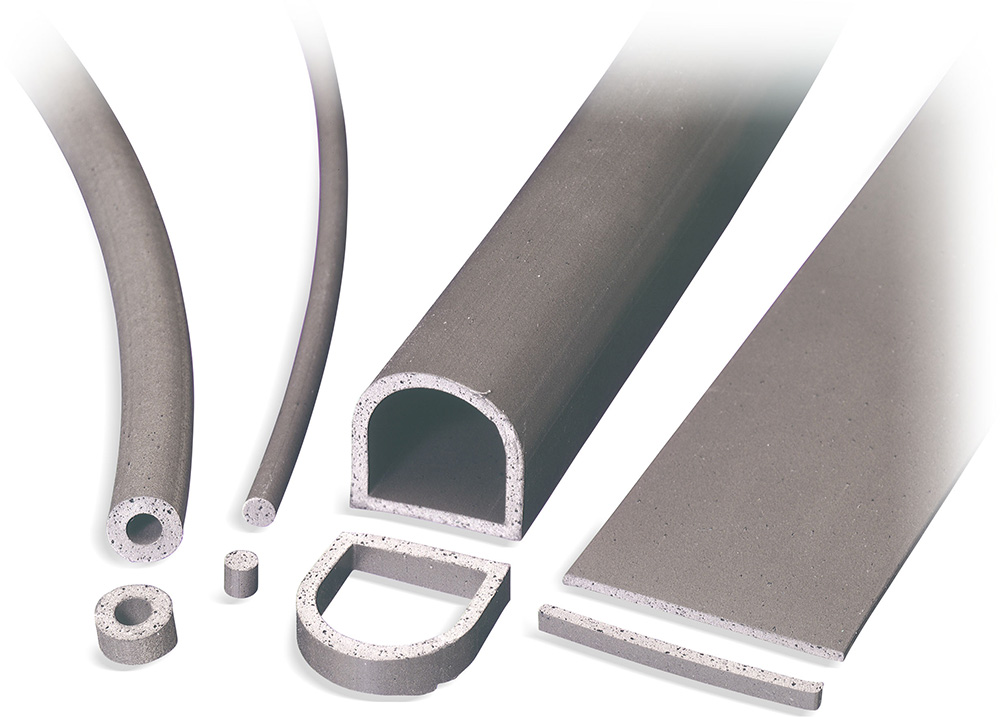

2. 导电泡棉

       导电泡棉通常用于无需要环境密封,机械耐久性要求低的设备上,一般导电泡棉的价格较低。导电泡棉具有良好的表面导电性,可以很容易用胶粘带固定在需屏蔽器件上,有不同的剖面形状、安装方法、UL等级及屏蔽效能的屏蔽材料可供选择。导电泡棉柔软易弯曲,在低闭合力的设备上使用时,在极小的压力下即可与壳体表面形成紧密接触。导电泡棉在不规则表面,边缘和弯角地方都可提供良好的接触,尤其适用于电子设备的箱体,例如门和其他开口处

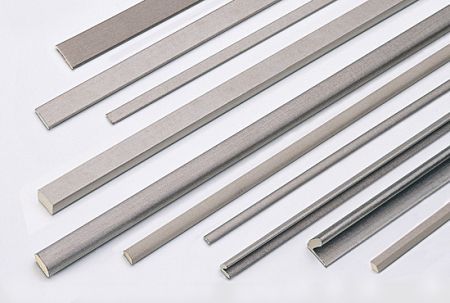

3. 导电橡胶

       导电橡胶可提供较大范围的衰减量,并可提供环境和潮汽密封,适用于屏蔽效能要求较高的电子设备,掺入金属粒子的橡胶可经挤出或模压成多种形状和剖面。导电橡胶的填料可以是高导电性的银粒子至电性较低的碳粒子,屏蔽效能也是从高到低,我们可以根据屏蔽要求和价格来选择合适填料的导电橡胶。

总的来说,以上三种EMI屏蔽材料的特点和区别可总结如下:

金属簧片是机械耐久性要求高(如经常性的正交力或剪切力)时的最佳选择;

导电泡棉则适用于无需要环境密封,不规则表面、低闭合力、机械耐久性要求低的设备上;

导电橡胶可提供环境和潮汽密封,适用于屏蔽效能要求较高的电子设备。

       目前易密斯生产的屏蔽材料处于国内领先水平,屏蔽材料品种齐全,性价比高,同时包括上述三种材料。我司提供的铜簧片机械强度好,弹性高,而且型号丰富、种类多样,能够适应各种应用需求和结构设计需求;导电泡棉可提供 X、Y 和 Z 轴导电性,压缩应力小、安装配合度高,耐温最高可达120℃的,吸湿特性最低仅为0.93%,且进行阻燃处理,可通过模切、冲孔、冲口等方式针对您的应用做定制,特别适用于使用常规垫圈时难以屏蔽的形状各异的应用;导电橡胶具有高耐腐蚀性,优良的抗压缩设定特性,连续使用年限长,导电性能好等优势。

如有需求,可联系我司业务:王经理  15151610867
