【应用】卡夹在天线接地上的应用，提高了产品无线通信距离和产品一致性性能

易密斯的卡夹是一种标准的接地弹片，不但可以应用于SMT设计的电路接地，还可以用于固定线的安装，能有效解决线接地和安装问题。 本文主要介绍了易密斯卡夹在无线智能

家居报警网关中的应用，解决了产品天线接地和安装问题，提高了产品无线通信距离和产品一致性性能。

易密斯的卡夹有各种各样的电镀选项，可以允许最大的电气载流性能和电偶腐蚀兼容性。使用的铍铜材料具有良好的回弹性和电气性能，从而使接地性能更为可靠。本产品使用

易密斯卡夹4.8x0.8x0.15mm来固定天线走线，并对天线进行接地处理。卡夹4.8x0.8x0.15mm规格书如图1所示，可以用于SMT生产，且具有抗腐蚀作用，能过UL腐蚀标准。

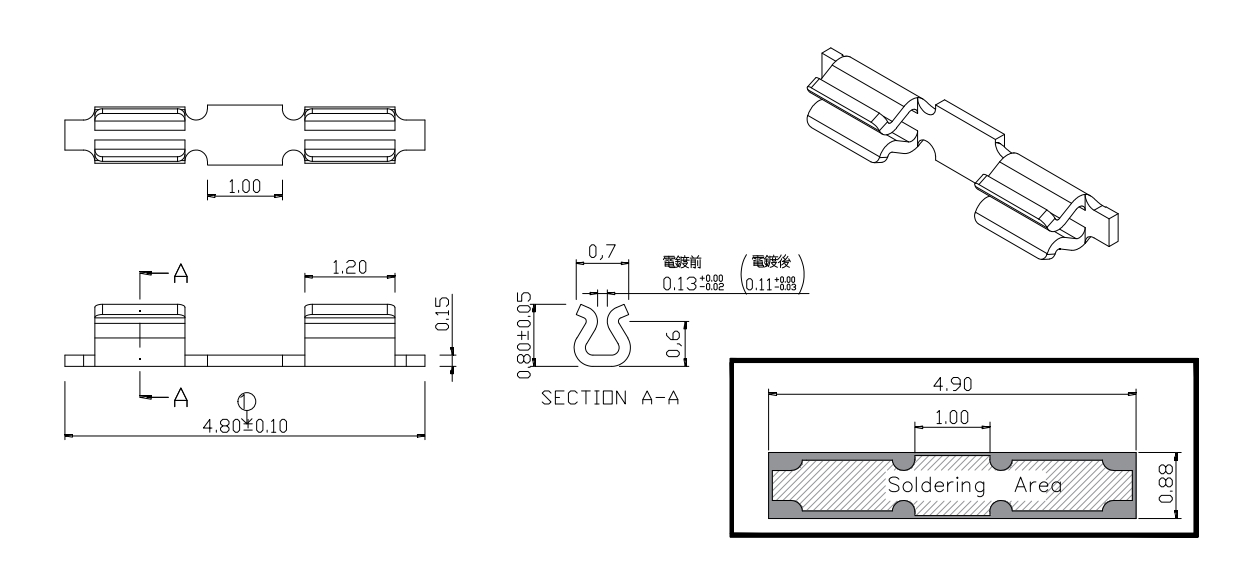

图1  4.8x0.8x0.15mm卡夹图纸

在本产品中， 一方面采用外置天线，天线较长，为了避免天线在产品里随意晃动，造成产品无线一致性不好问题，需要对天线走线进行固定处理；另一方面，该报警网关上含有

电容触摸屏和Wi-Fi模块，电容触摸屏和Wi-Fi模块的功耗比较高，若系统噪声和接地处理不好，对无线模块的通信距离影响很大。仅对天线安装进行固定处理的情况下，经过初步

测试，智能家居报警网关的无线发射功率只有12dBm, 与产品验收标准还有4dBm的差距，不满足产品性能需求。为了提高无线通信性能，对天线的走线和接地进行了改善，使用

易密斯的卡夹对外置天线走线进行安装固定和接地。

通过使用易密斯的SMD卡夹，解决产品天线走线固定安装和接地问题，大大地提高无线性能和解决了产品无线性能一致性问题，无线辐射发射功率从12dBm提升到17dBm，满足

产品性能需求，该产品目前已经大批量投入市场使用。易密斯的卡夹具有标准的封装，且有各种各样的电镀选项，可以允许最大的电气载流性能和电偶腐蚀兼容性。使用的铍铜

材料具有良好的回弹性和电气性能，从而使接地性能更为可靠，能很好的解决EMC问题。
