接地可视为所有PCB板设计的基础,而在电子设备中,接地是控制干扰的重要方法。如能将接地和屏蔽正确结合起来使用,可解决大部分干扰问题。下面请大家跟随小易来进一步的

了解关于接地的一些问题。

一、接地的目的

1、防止外部的电磁干扰:比如机壳接地;为瞬态干扰(ESD)提供了泄放通道;也可使因静电感应而累积在机壳上的大量电荷通过大地泄放; 如果电路有使用屏蔽罩或电路的屏蔽体,选择合适的接地,就能获得更好的屏蔽效果。

2、防止设备损坏:接地能够有效地将设备的静电、雷击等异常电压引入地面,避免设备因为电压冲击而损坏。

3、提高系统稳定性:接地可以起到稳定系统电位的作用,抑制电磁干扰和杂散电流的产生,提高系统的工作稳定性和抗干扰能力。

4、使电路保护器快速动作:系统正常时,稳定或限制对地电压水平,防止雷击或电涌保护器在系统上产生过高电压。

二、接地分类(简单列举几种)

1、机壳安全接地:将系统中平时不带电的金属部分(机柜外壳,操作台外壳等)与地之间形成良好的导电连接,以保护设备和人身安全。

2、工作接地:为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。

3、屏蔽接地:为了防止电磁感应而对电气设备的金属外壳、屏蔽罩、屏蔽线的金属外皮及建筑物金属屏蔽体等进行的接地

4、防静电接地:为了防止静电对易燃、易爆物如易燃油、天然气贮罐和管道的危险作用而设的接地。

5、信号回路接地:信号地是各种物理量的传感器和信号源零电位的公共基准地线。由于信号一般都较弱,易受干扰,因此对信号地的要求较高。

三、理想的接地

对于EMC来讲与外壳的多点接地是最理想的接地方式,接地越短越粗越好。通常情况下PCB会在四周设置一些螺丝进行固定和接地,但是PCB的中间位置一般无法用螺丝固定,这时可以追加一些接地弹片等来强化接地。

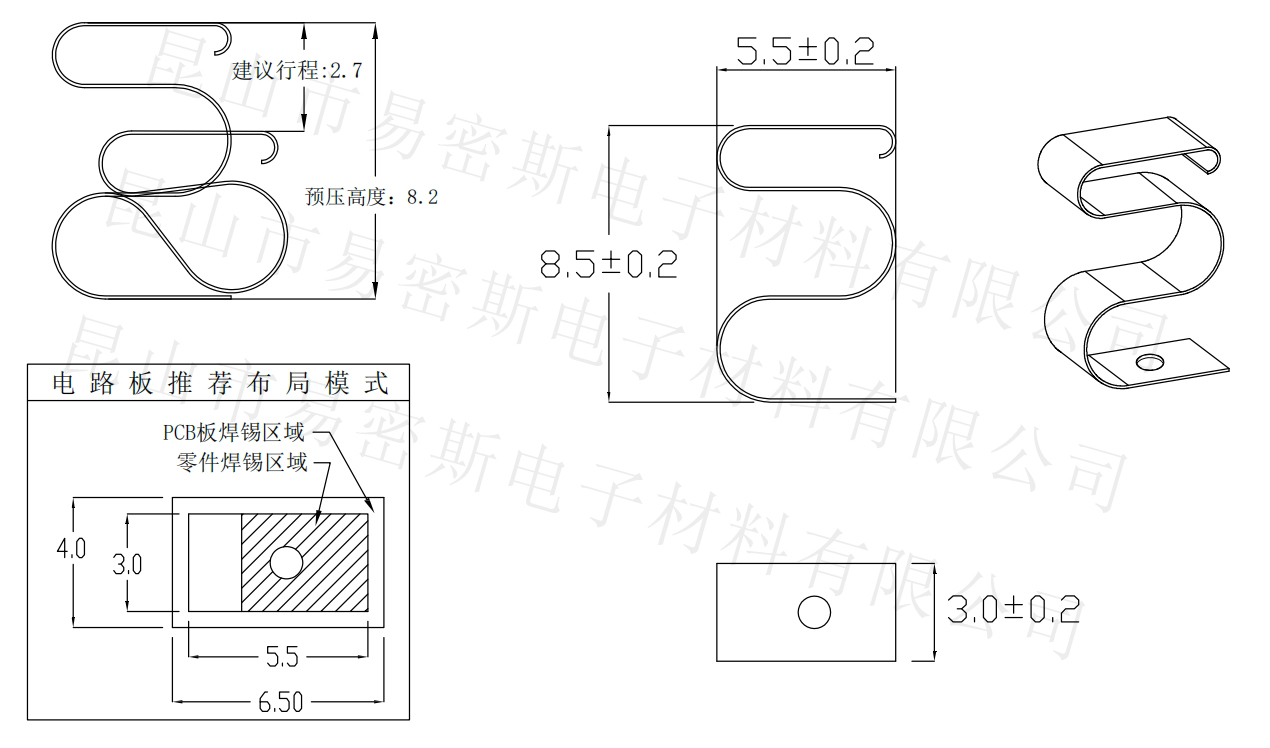

图1 接地弹片图纸 SMD-M-01558530

SMD接地弹片可在引擎室使用的可自动贴片的接地产品。

1、考虑到振动时PCB 的变形,采用了耐振动 1000万次的结构。

2、弹性压接保证了稳定的低接触电阻。

3、高温下可使用(150℃C)。

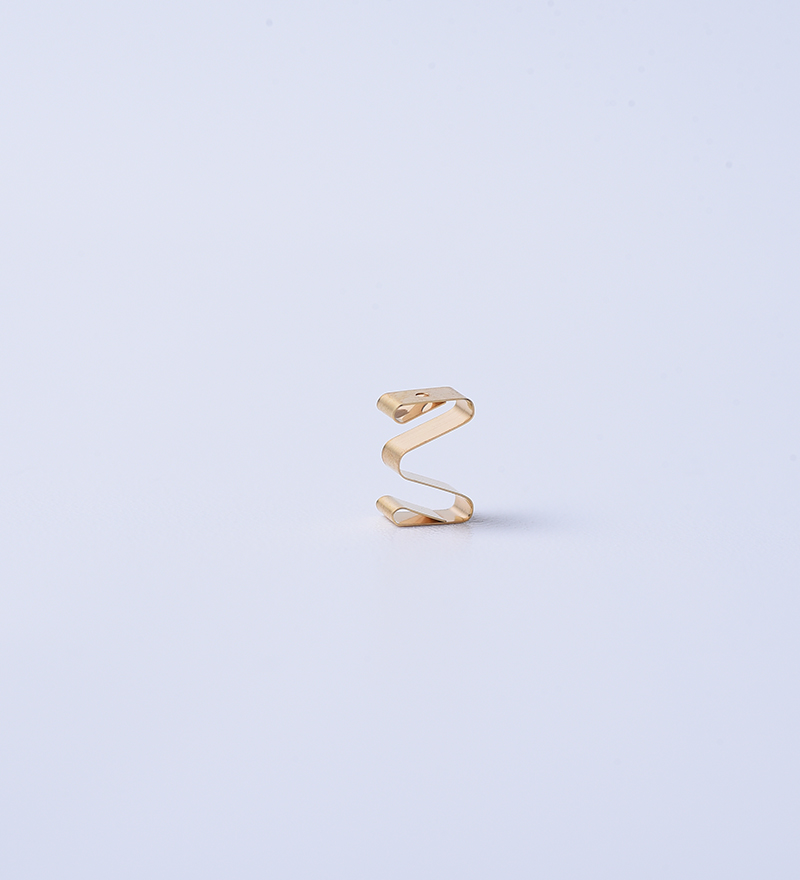

                                                                   图2 SMD-M-01558530产品图

昆山市易密斯电子材料有限公司集设计、生产销售、技术服务为一体。提供EMC相关产品SMD接地弹片/屏蔽簧片/屏蔽丝网/螺旋管/不锈钢弹片等产品。在汽车、通信、医疗、家电、工业等领域得到广泛应用。

易密斯金属弹片均采用美国进口铍铜原材材料,从源头保证产品的质量,同时我们也支持客户来图来样定制不同材质的产品。如有需要可以随时联系我们提供免费样品测试。
