平滑式结构设计的铍铜弹片-屏蔽效能高达100dB【易密斯】

易密斯是行业内专门做屏蔽材料的供应商之一，该公司的产品几乎覆盖了所有的屏蔽和接地技术应用领域，其中平滑系列屏蔽垫片产品，可提供紧凑型无阻碍设计，是专为需要表面光滑结构的应用而设计的。

图1 平滑式系列铍铜弹片产品实物图

       该系列产品的安装方式，也充分考虑了表面光滑的应用需求，在指形簧片的底部设计了双面粘合胶带的结构，避免了槽式安装或卡簧式安装造成的表面突起。同时，也避免了额外的紧固件，安装过程简单方便，成本效益高。

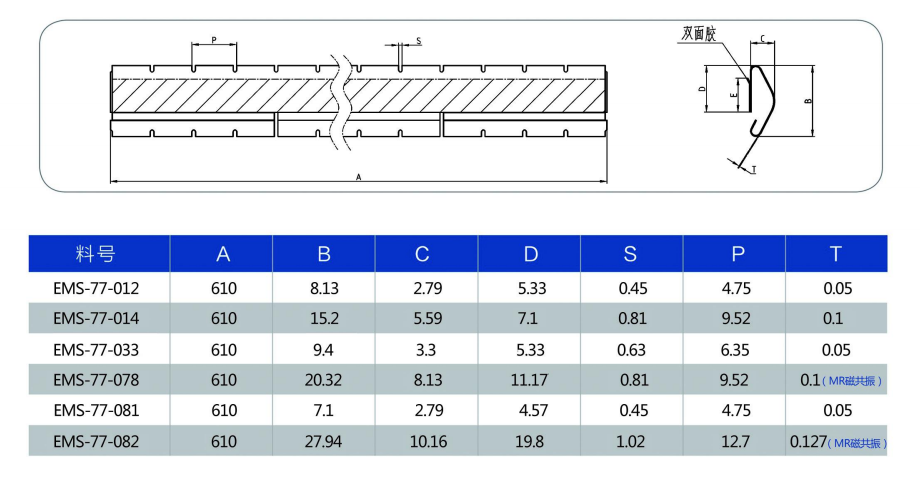

图2 平滑式系列铍铜弹片的结构尺寸图和型号列表

      这种表面光滑的平滑式系列屏蔽垫片，非常适合用作金属箱柜和电子产品外壳上的通用接地金属片。同时，该系列产品也具有良好的EMI屏蔽特性，例如在100MHz平面电磁波的干扰环境中，77-014型的屏蔽效能达到80dB（电磁安防标准），77-012型更是可以达到100dB屏蔽效能（屏蔽实验室标准）。另外，该系列还可以提供多种表面电镀工艺，以配合客户的电磁兼容性需求。

No Snag系列屏蔽垫片的主要特点：

• 表面光滑，无突出物

• 带边翼型和圆滑型两种结构

• 双面粘合胶带的安装方式，简单方便，成本效益高

• EMI屏蔽特性良好，可用作通用接地金属片

• 提供多种表面电镀工艺，以配合客户的电磁兼容性需求

• 标准长度为610mm，也可提供定制长度

No Snag系列屏蔽垫片的典型应用：

• 金属箱柜

• 电子产品外壳

• 屏蔽机箱

• 屏蔽实验室

• 电信设备，电信产品
