【选型】易密斯接地指形簧片系列，接地可靠性高适用于大型设备外壳

易密斯电子是行业内领先的屏蔽材料供应商之一，该公司生产的各种电磁屏蔽和导电材料几乎覆盖了所有的相关应用领域。金属指形簧片是该公司提供的一种重要产品类型，通常用在电子产品外壳的安装结构中，能够起到良好的电磁屏蔽和导电接地功能。而本文将要介绍的是易密斯指形簧片产品中，专门用于接地功能的类型。

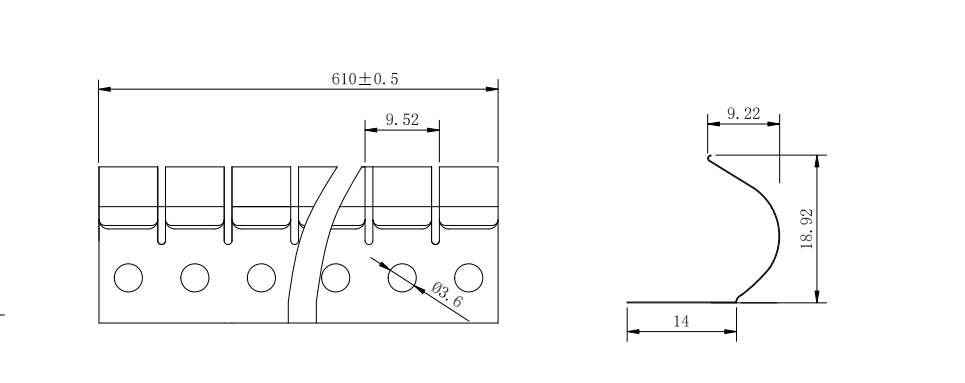

图1  接地指形簧片结构示意图

图2 接地指形簧片实物图

上图中所展示的就是一款最常用的接地指形簧片产品，它在功能上强调的是导电接地性能，因此在结构设计上加强了与配合面的接触可靠性。适用于大型设备外壳的接地应用，例如屏蔽实验室中的屏蔽门窗、屏蔽机舱等。由于各种电子设备和产品的结构复杂性，易密斯在标准型以外，还开发了多种变形结构的接地簧片系列，简单介绍一下。

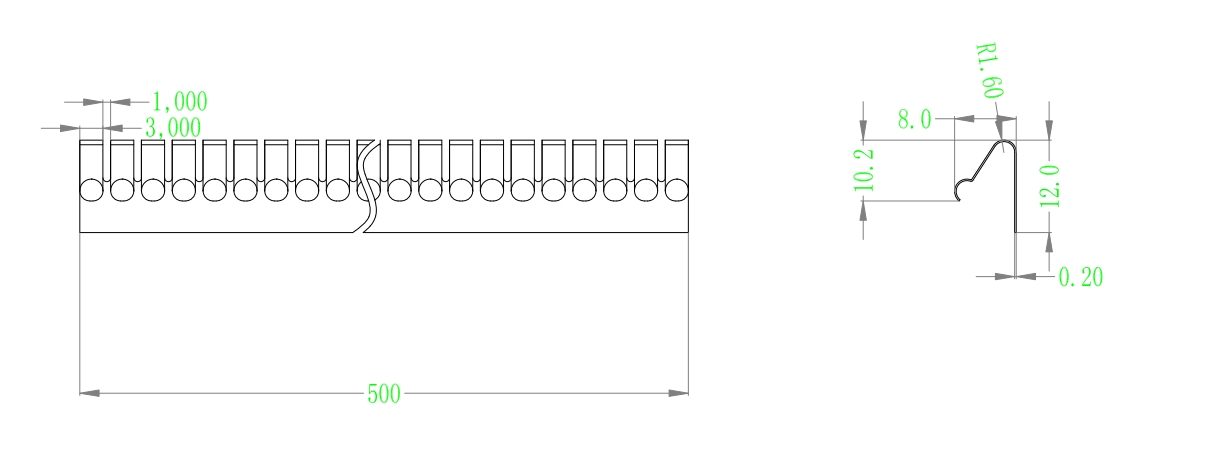

垂直型接地指形簧片，用于接地配合面与安装面相互垂直的应用场合

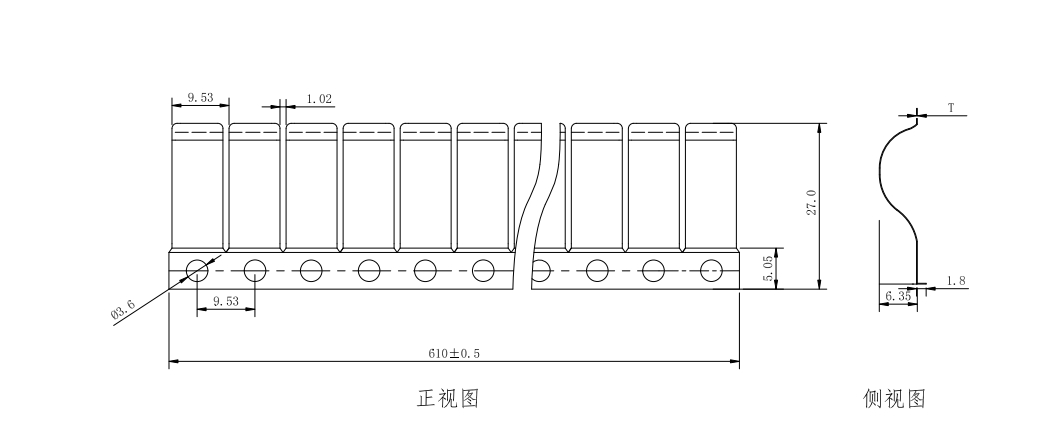

垂直错位型接地指形簧片，接地配合面与安装面，既垂直且在水平面内有错位的应用场合

材质方面，接地指形簧片系列全部采用高性能的铍铜材料制成，具有十分出色的导电性能和机械拉伸强度，能在极端温度条件下保证性能稳定。另外，该系列簧片表面还接受各种电镀工艺的定制处理，以满足客户

的表面兼容性需求，例如亮镍、亮锡和镀锌铬酸盐处理，等等。

接地指形簧片的主要特点：

• 结构设计上加强了与配合面的接触可靠性，保障导电接地性能

• 适用于大型设备外壳的接地应用

• 垂直型接地指形簧片，用于接地配合面与安装面相互垂直的应用场合

• 垂直错位型接地指形簧片，接地配合面与安装面，既垂直且在水平面内有错位的应用场合

• 全部采用高性能的铍铜材料制成

• 接受各种电镀工艺的定制处理，以满足客户的表面兼容性需求

接地指形簧片的典型应用：

• 屏蔽实验室，屏蔽门窗

• 屏蔽机箱，屏蔽机舱

• 电路板接地

• 电信设备
