金属丝网衬垫和带橡胶芯丝网衬垫可应用在电子壳体中提供EMI屏蔽,易安装性能好-[选型]

发布时间:2023-09-11 14:00:04 文章作者:emsmanager 文章来源:本站 381

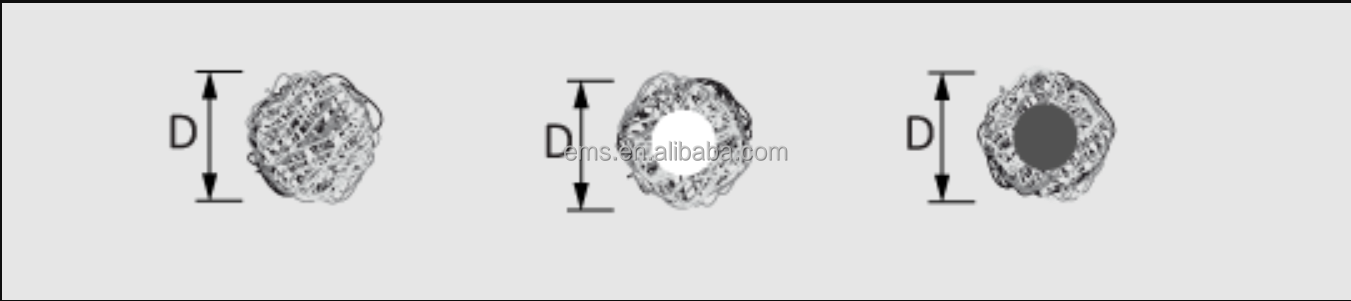

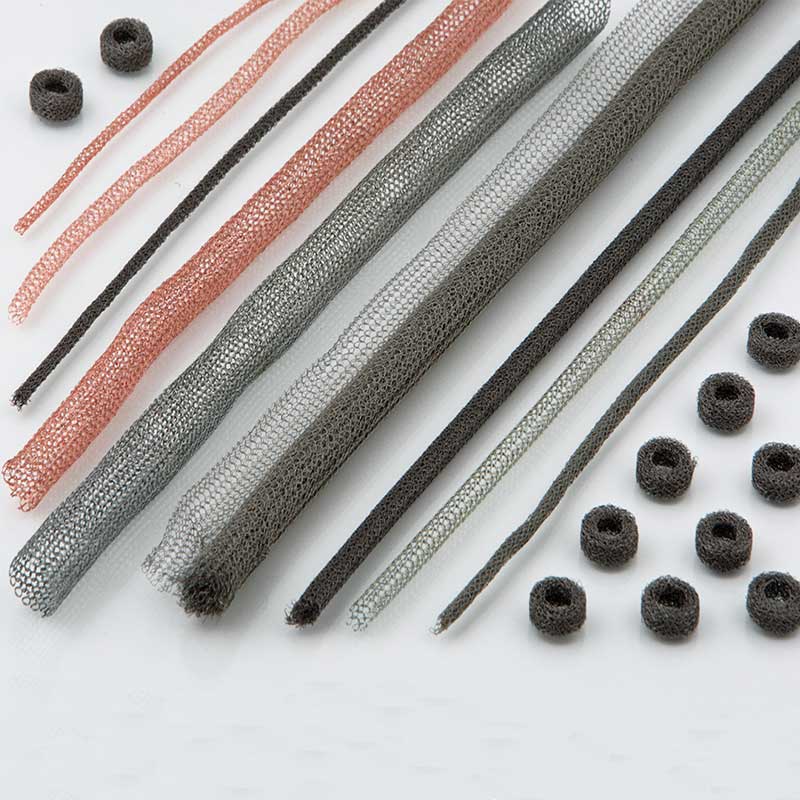

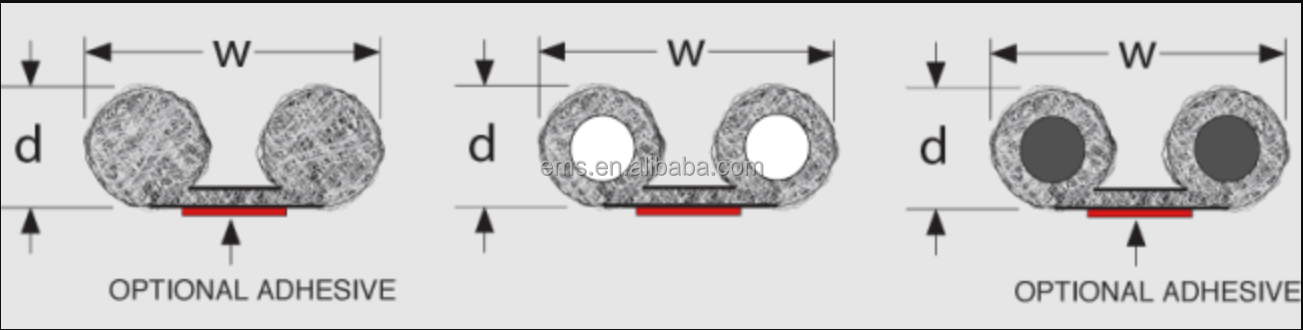

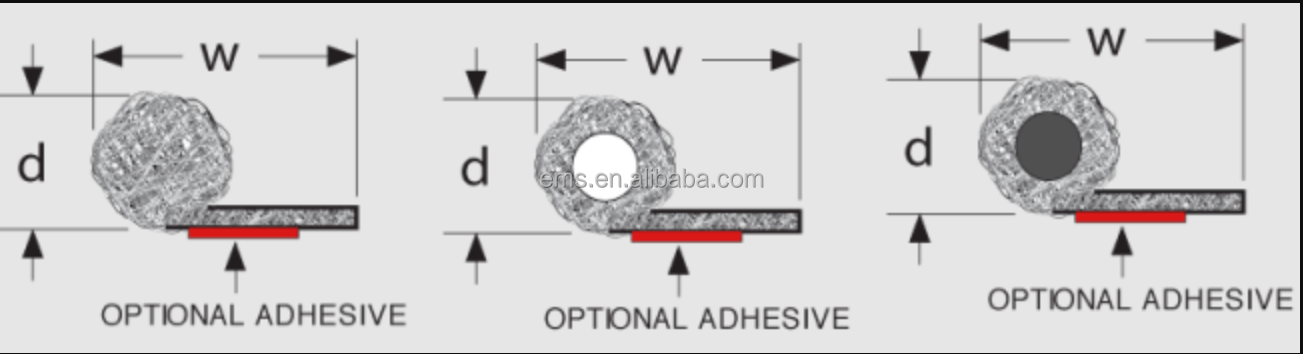

易密斯金属丝网衬垫是一种弹性的、导电编织的金属丝网条,一般用作树垫材料,在电子壳体的接缝处提供有效的EMI屏蔽。包括四种剖面:矩形、圆形、带侧翼的圆形和双芯形。常用的材料有:镀锡磷青铜(Sn/Ph/Bz),镀锡包铜钢(Sn/Cu/Fe)和蒙乃尔( Monel)。


应用

金属丝网衬垫用在电子壳体中提供EMI屏蔽,矩形截面丝网用于铸件或机加工件中,圆形丝网和带侧翼的圆形丝网用于金属板件壳体中。能用导电胶粘结固定,也能用铆钉或点焊固定,这种网形条不能提供压力或

空气密封因此不能用于盐雾环境中。为了有效屏蔽,变形应在原高度的30%~35%范围内。

金属丝网材料

蒙乃尔丝径0.11mm

镀锡磷青铜 丝径0.11mm

镀锡铜包铁 丝径0.11mm

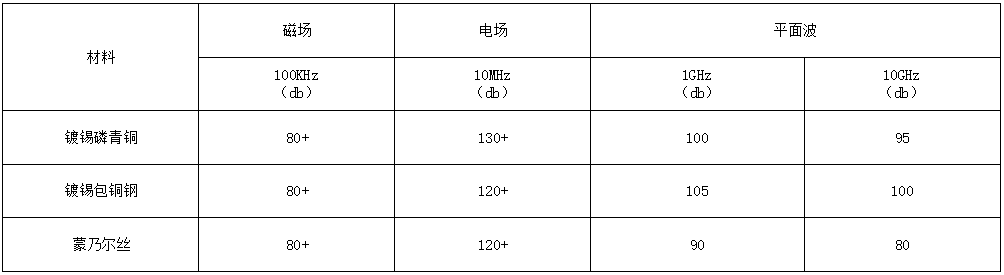

EMI屏蔽性能


圆环丝网衬垫用于大容量,客户定制设计场合。尽管许多应用场合需要环形,但它也能被制作成矩形和特殊形状,且能按要求增加孔、固定凹槽、圆角和其它。该衬垫是由一定数量的无接头无接缝的编织丝网衬垫模压而成的,具有极好的EMI屏蔽效能、密度可调(20%左右)、性能好、价格低、易安装等特点。
