铍铜簧片的压缩力F 压缩量D 电阻R的合理设计选择
压缩

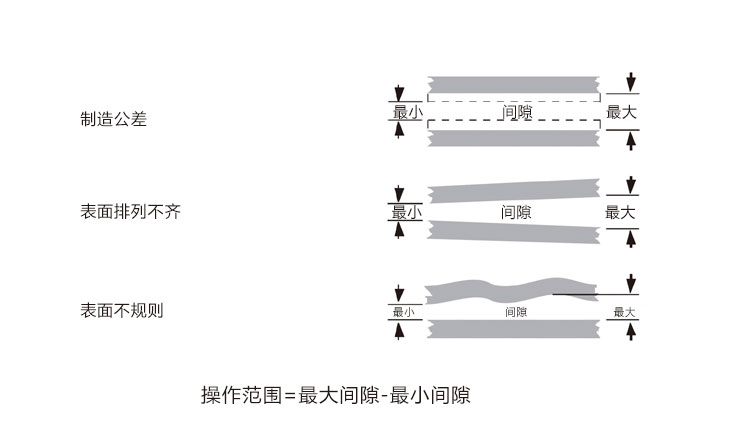

屏蔽的目的是占据和由此遮蔽两个连接面间的现有间隙，为了有效起见，屏蔽弹片铍铜簧片必须占有最大和最小的间隙间隙存在主要是因为制造公差、表面排列不齐或者表面不规则而形成，适当的压缩管制能确保电磁干扰屏蔽的效果。

在最大间隙情况下，弹片的压缩率必须为约25%；弹片可压缩至50%的高度（或更多）。

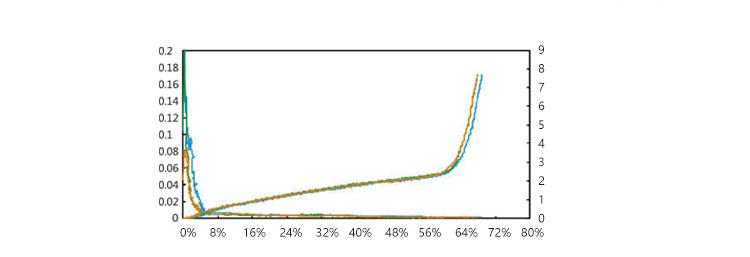

如下图可知，金属簧片在被压缩15%-60%的范围内，压缩电阻很小，且几乎没有波动；同时，压缩力在此范围内也相对小，也没有突然增大，这就是为什么我们经常推荐客户设计间隙值为材料压缩30%的值的原因。请咨询我们的工程师提供一对一设计和产品选择。

铍铜簧片的安装方式以及应用场景：

1.开槽式安装

易密斯铍铜簧片常用安装方式之一就是开槽式安装。

在面板上开出安装产品所需要的孔槽.孔槽长度根据铍铜簧片的长度来决定。

带扣式槽和边缘安装对称式手指使用单一或双手指，这能使滑动抽屉、门、安装支架装配和盖子之类的应用更加经济，

他们可以双向应用并且扣性使铍铜簧片易于安装。

易密斯开槽式安装的铍铜簧片主要有：EMS-77-010/EMS-78-010/EMIS-H06/EMS-77-011/EMS-77-021/EMS-77-023等，

主要应用场景为：通讯、机箱机柜等行业的机箱面板、机盖、拉手条等。

2.胶带粘贴：此法粘贴效果良好,需要加一定压力,是金属壳体和电子外壳屏蔽条理想选择；

最常用:EMS-77-012/EMS-77-014/EMS-77-033/EMS-77-078/EMS-77-082（核磁共振门专用）

EMS-97-500/EMS-97-520/EMS-97-537/EMS-97-538/EMS-97-540(多功能系列簧片，既可以胶粘，也可以焊接等等。

我司胶粘式铍铜簧片主要使用的胶为:美国3M公司9469胶带,导电胶带:3M9485等；

3.铍铜簧片其他安装方式：如铆接、钎焊、卡装等；

4.铆钉固定式；

5.焊接方式；

6.钎焊方式；

7.其他安装固定方式，请参照我司产品目录册。
